50KW传统式机型

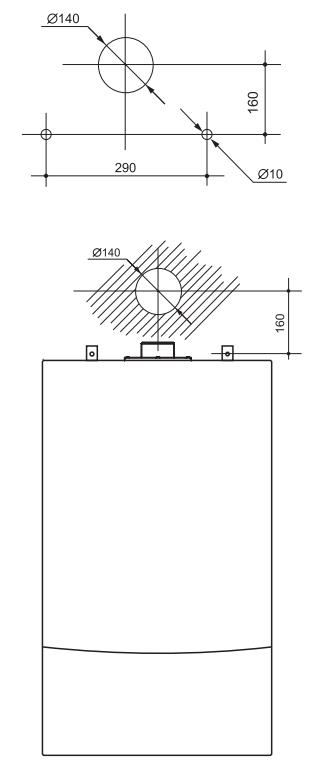

产品安装及排烟管的钻孔
- 排烟管安装请照给排气烟管安装的说明施工。
- 供暖管路请使用铜管或耐热铝塑管，或耐热、耐压专用塑料管。
- 产品通过给排气管按（1P 型）给排气方式安装。
- 为了方便安装及维修，请在各连接口配置相应的开关球阀。
- 本产品挂装的墙面应能承受60kg 以上的重量。
- 如果墙壁保温层较厚的话，请酌情考虑使用加长的金属膨胀螺栓。
- 请务必保证壁挂炉与墙面安装紧固，适当的垫加防震垫，可使工作时更静音。
- 各房间的阀门最好装在回水分配器上。
- 为了防止冻裂，在长期外出时请打开各房间的阀门。
给排气烟管安装
- 本公司制造销售的壁挂炉，必须使用本公司专用给排气烟管。如因没有使用专用部件（含给排气烟管）而导致产品受损或发生事故，本公司概不负责。
- 给排气管长度为 1 米 1 弯。

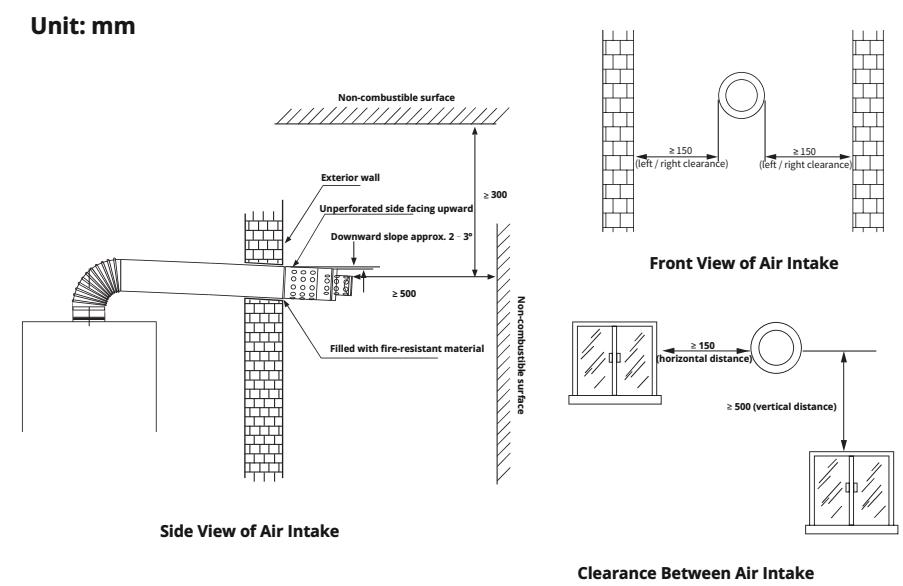

给排气管出口位置确定
- 给排气管应安装在能通向室外的墙壁上，排烟口位置必须空气畅通。
- 给排气出口处应安装在人员出入少，不易淋到雨、雪和能避强风的地点。周围不要放置危险品或障碍物。
- 给排气管的外部应向下倾斜约 2-3°，防止雨雪流入壁挂炉内，并固定好。
- 给排气管孔通向室外的墙壁连接处不应有废气进入室内的空隙，并用阻燃材料填充。吸气孔距墙面20mm 以上，连接部分应没有泄漏现象。
- 给排气管必须通向户外，与空调和换气扇的最小间距 5 米以上，且不在同一墙面。给排气口与空调和换气扇之间的间距须遵照各地地方标准或规范执行。
给排气口与新风进气口的位置要求
- 设置在同一方向墙面，两者在同一水平高度时，墙面水平间距应不小于 3m。
- 两者不在同一水平高度，给排气口应尽量布置于新风进气口上方，给排气口在上方时，给排气口与新风进气口之间直线间距不小于 3m。
- 两者不在同一水平高度，给排气口在下方时，应满足墙面水平间距 a 不小于 3m，或者墙面水平间距 a 与垂直间距 b 之和不小于 5m。
- 给排气口与新风口之间的间距须遵照各地地方标准或规范执行。
以下情况不允许安装。
- 给排气口与新风口的距离必须确保排出的烟气不进入室内，给排气口与新风口的位置应尽量远离。
- 给排气口与新风口的距离也需满足户间及楼间的位置关系。
- 安装时，需检查给排气口周边的新风口位置情况。
水泵特性曲线图

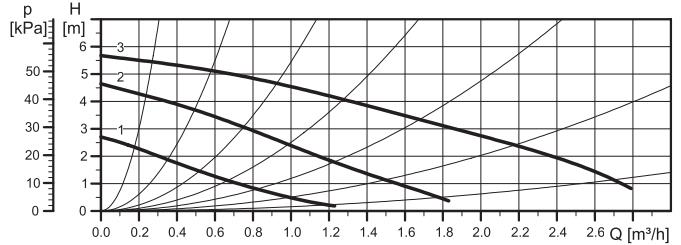

5 米定频水泵特性曲线图

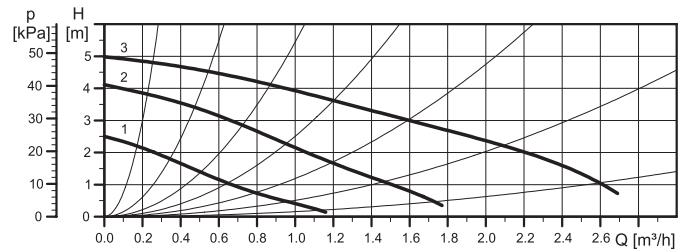

6 米定频水泵特性曲线图
7 米定频水泵特性曲线图

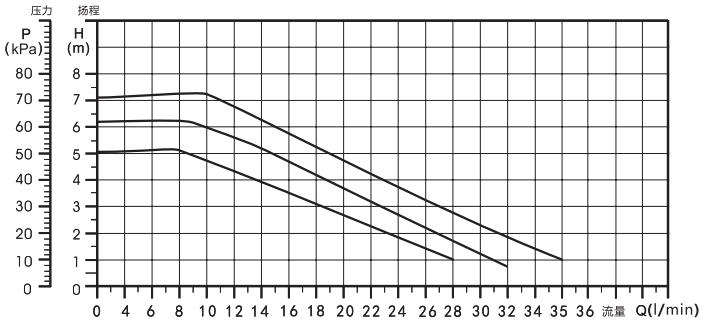

5、6、7 米变频水泵特性曲线图
